Cubierta universal para cutout loadbreak con cuello ajustable

Protección de fauna y confiabilidad en media tensión

En redes de distribución aérea de media tensión, los cutouts (cortacircuitos fusibles) son esenciales: protegen transformadores y ramales ante fallas, y permiten maniobras operativas según el tipo de equipo. Pero hay un lado B bien conocido por ingeniería y operación: por su diseño y ubicación, el cutout también puede convertirse en un punto crítico para incidentes por fauna, contaminación y humedad. Eso se traduce en lo que nadie quiere ver: flashovers, disparos, interrupciones y riesgos operativos.

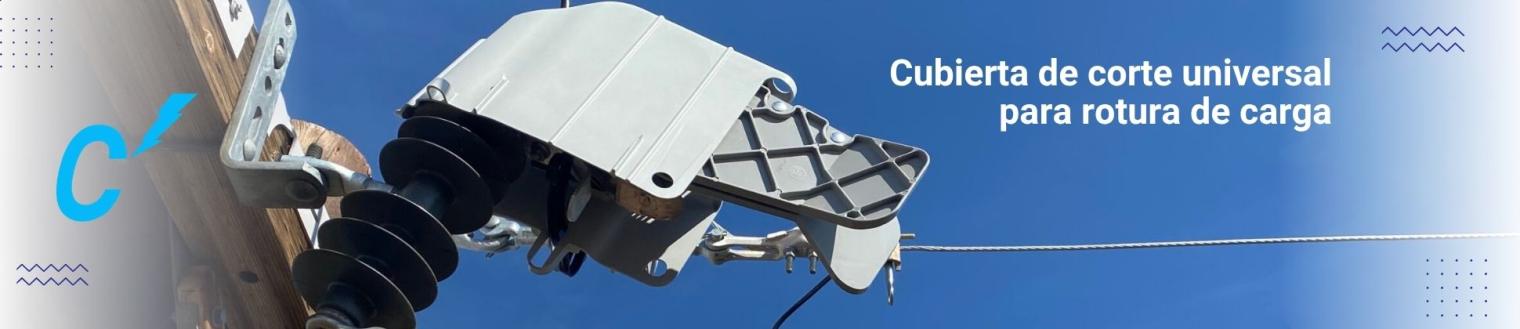

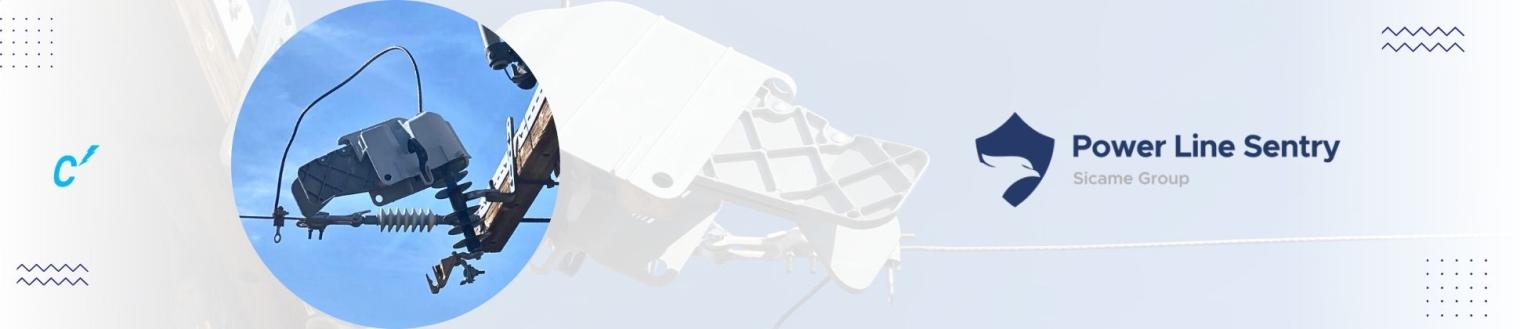

Para atacar ese problema con una intervención rápida (tipo grid hardening), Power Line Sentry propone la Universal Loadbreak Cutout Cover CT-D04, una cubierta aislante diseñada específicamente para cutouts loadbreak de distribución <27 kV, con un diferencial clave: un sistema de ajuste con Raptor Claw™ adjustable clip que logra un calce firme sin locking pins.

¿Qué es la CT-D04?

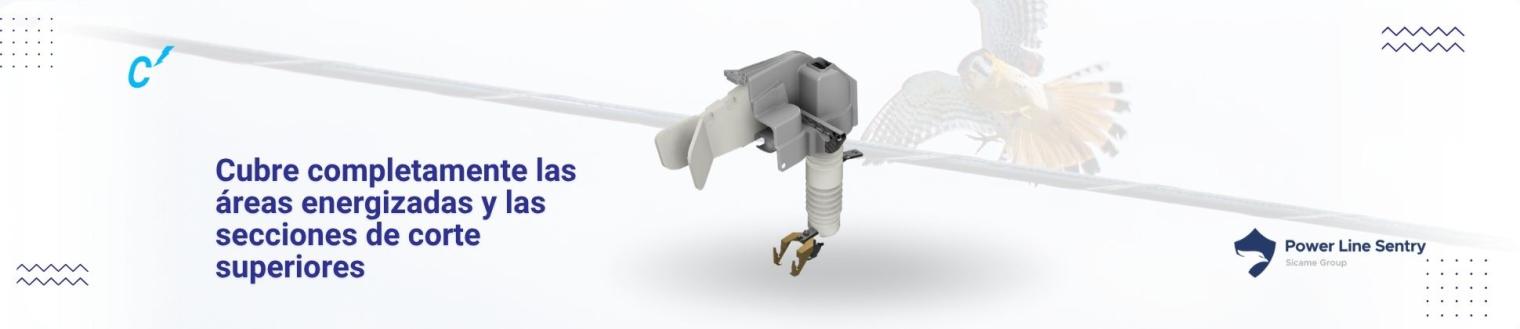

La CT-D04 es una cubierta que encierra completamente las áreas energizadas y la sección superior del cutout, reduciendo el contacto de animales y el riesgo de arco eléctrico (arc flash) en zonas expuestas. La intención es clara: proteger equipos críticos y prevenir interrupciones relacionadas con fauna, mejorando la confiabilidad del sistema.

Lo mejor del CT-D04

1) Cuello ajustable con Raptor Claw™: ajuste universal, calce firme, sin pins

Uno de los dolores de cabeza de las cubiertas “genéricas” son los gaps (huecos). El diseño CT-D04 apunta justamente a evitarlos: el clip ajustable Raptor Claw™ entrega un ajuste “tight & secure” y, según el fabricante, no requiere locking pins, lo que simplifica instalación y reduce puntos de falla.

.

2) Cobertura total de zonas energizadas: menos contacto de fauna, menos eventos

La CT-D04 está ingenierizada para encerrar los componentes energizados y la parte superior del cutout, disminuyendo la probabilidad de contacto accidental por aves u otros animales, y ayudando a prevenir flashovers. Además, en el material del producto se refuerza su objetivo de wildlife protection y system reliability.

3) Diseño abierto que respeta el aislador: autolimpieza + acceso en inspecciones

Un detalle técnico con impacto real: la cubierta permite la autolimpieza natural de las faldas del aislador (“insulator skirts”), es decir, no interfiere con el comportamiento de limpieza por lluvia/viento. En el cut sheet también se describe un open design que facilita el acceso durante inspecciones.

Instalación (en campo) sin herramientas extra: hotstick-friendly y sin downtime

La CT-D04 está pensada para instalación segura con pértiga (hotstick), sin necesidad de corte ni tiempo fuera de servicio. Y esto no es un slogan: las instrucciones indican una secuencia sencilla donde se engancha la pértiga a los puntos previstos y se realiza un movimiento hacia abajo para que el mecanismo Raptor Claw™ se ajuste y la cubierta “encastre” firme.

En simple (pasos resumidos):

1. Enganchás la hotstick en uno de los puntos de toma disponibles.

2. Ajustás el mecanismo Raptor Claw™ con tracción hacia abajo hasta que quede firme bajo el loadbreak.

3. Posicionás la cubierta sobre el cutout y tirás hacia abajo para que encastre “snugly” (bien ajustada).

Compatibilidad

Power Line Sentry especifica que la CT-D04 es compatible con la mayoría de cutouts loadbreak de distribución <27 kV, incluyendo ABB, Hubbell-Chance, AlumaForm y MacLean.
Además, en “Cutout Application” se listan familias típicas: Cooper/Easton Type L y Hubbell Chance Type C, entre otras.
Y el cut sheet agrega un dato práctico para ingeniería: aplica a estilos con shed widths hasta 5” (aprox. 12,7 cm).

Materiales, seguridad y performance: datos técnicos

Especificaciones principales (CT-D04):

• Flame retardant rating: V-0 / UL 94 V-0.

• Material: PLS-PP-FR-UV (polímero FR y UV).

• Voltage rating (up to): 35 kV, aunque su aplicación declarada es en cutouts loadbreak <27 kV de distribución.

• Wind resistance rating: 120 mph.

Ensayos y resultados (según IEEE 1656 y otros):

• IEEE 1656 / 5.2 Wet Withstand: >18 kV

• IEEE 1656 / 5.4 Lightning impulse withstand: 125 kV

• IEEE 1656 / 5.5 Cold temperature: aprobado -25°C

• IEEE 1656 / 5.6 UV aging: 5.000 horas

• ASTM D149 dielectric strength: 467 V/mil (18,4 kV/mm)

• RoHS compliant

¿Dónde tiene más sentido usarla?

Si buscás tráfico orgánico del rubro, estos términos suelen convertir bien porque coinciden con búsquedas reales:
“cubierta para cutout loadbreak”, “cortacircuito fusible media tensión”, “protección de fauna aviar”, “wildlife mitigation”, “storm hardening”, “live-line work”, “arc flash risk”, “confiabilidad de red”, “grid modernization”.

En lo operativo, la CT-D04 es una buena candidata cuando:

• tenés historial de interrupciones por fauna o flashovers;

• querés mejoras rápidas sin sacar servicio;

• necesitás compatibilidad multi-marca (ABB / Hubbell-Chance / AlumaForm / MacLean, etc.).

.

Si querés incorporar la CT-D04 Universal Loadbreak Cutout Cover en tu red y definir el mejor plan de aplicación (puntos críticos, compatibilidad y despliegue en campo), coordinamos asesoramiento técnico y demo.
